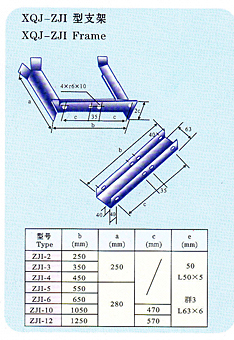

xqj-zji型支架

來源：http://www.njjfsc.com 發布于：2017/01/13

　　支、吊架的配置

　　戶內支、吊短跨距一般采取1.5-3m。戶外立柱中跨距一般采取6m。

　　非直線段的支、吊架配置就遵循以下原則。當橋架寬度300mm時，除符合下述條件外，在非直線段中部還應增設一個支、吊架。

　　電纜橋架多層設置時層間距為200，250，300，350mm。

　　橋架直線段每隔50m應予留伸縮縫20-30mm（金屬橋架）。

　　電纜橋架安裝施工要求及規范

　　一般規定

　　本章適用于電壓為10KV及以下新建擴建的一般工業與民用建筑電纜、橋架安裝和橋架內電纜敷設

　　電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。

　　由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而成，敷設電纜具有連續性的剛性結構系統，為電纜橋架。見下圖

　　金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地（PE）或接零（PEN）可靠，且必須符合下列規定

　　金屬電纜橋架及支架全長應不少于2處與接地（PE）或接零（PEN）干線相連接；

　　非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線小允許截面積不小于4mm2；

　?。冲冧\電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。

　　電纜敷設嚴禁有絞擰、鎧裝壓扁、護層斷裂和表面嚴重劃傷等缺陷。

　　電纜橋架處如有防火要求的場所，應采取防火隔離措施。
